马斯克 xAI 的 Colossus 数据中心里有着高达 55 万张 GPU，关联词磨真金不怕火时平均每张卡的哄骗率只须约莫 10%。剩下的 90% 算力其实被数据搬运拖了后腿，也等于说 GPU 大部分时刻齐是在等数据。
6 月 11 日，香港汉文大学博士生王本善和他所在的黄超然西宾团队在《科学》杂志上发表了一篇论文。港汉文黄超然西宾为著述的通讯作家，港汉文博士计划生王本善和肖洽荣为著述的共同第一作家。其他共同作家包括来自港汉文的博士计划生徐滕基、范理、刘少杰和孔秋强西宾，华中科技大学董建绩西宾和复旦大学张俊文西宾。
他们打造了一款全光信号处理芯片（OSP，Optical Signal Processor），不错裁汰数据在 GPU 之间传输延伸，把被耽误的遵守找回首，让 GPU 不再干等。本次芯片的总混沌量达到 1.6Tbps，延伸仅有 60 皮秒。1.6Tbps 意味着一秒就能传上百部蓝光电影，60 皮秒则比一个电脑时钟周期还要短。
光信号无需转成电，径直在中途修好

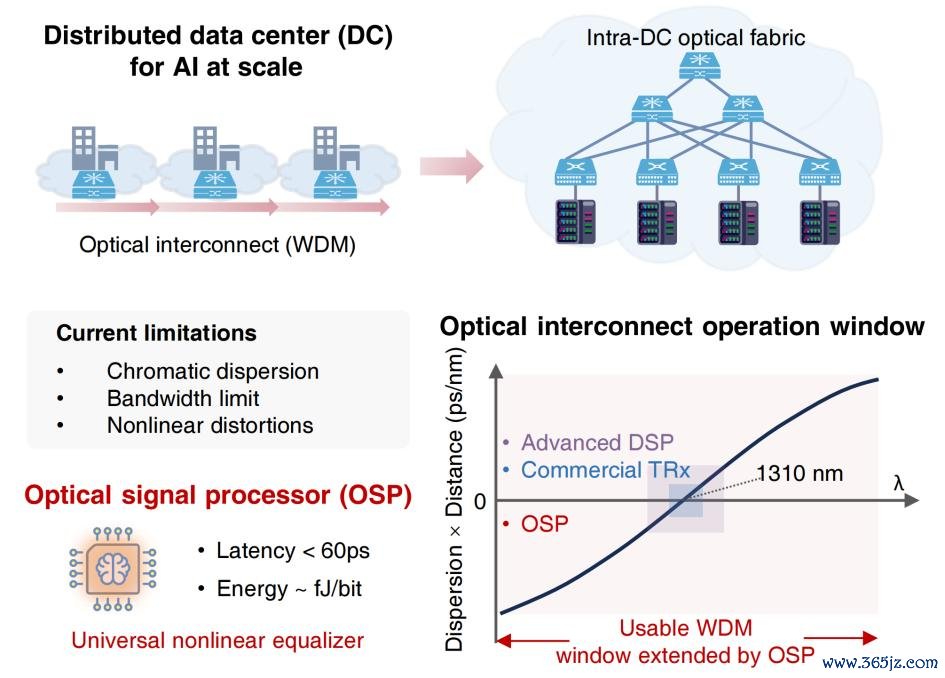

在现时的数据中心里，大部分 GPU 之间依靠光互联杀青数据传输。光模块辐照端将数字信号转成光然后传出去，选择端再来转来电。关联词光信号在光纤里跑的时候会受损，举例色散会让脉冲展宽，光电器件带宽不够会让信号变糊，非线性效应则会制造万般失真。
随着传输速率的不休擢升，信号失真问题也会更严重。传统作念法是在光转成电之后，使用数字信号处理（DSP，Digital Signal Processing) 芯片去设备。尽管 DSP 芯片相等锻真金不怕火，关联词它的延伸很高。在电处理上依赖于数字时钟频率，一般在兆赫兹或吉赫兹级别，延伸在微秒级到毫秒级，当几万张卡沿路跑的时候，这个延伸会被不休放大。
对此，计划团队的念念路是受损是在光路上出现的，那么就在光路上径直设备。他们所打造的全光信号芯片放在光电探伤器之前，是以会在信号照旧光的时候就把失真抵偿掉。处理前无须转电，就无须等候时钟周期，光速有多快，处理就不错有多快。

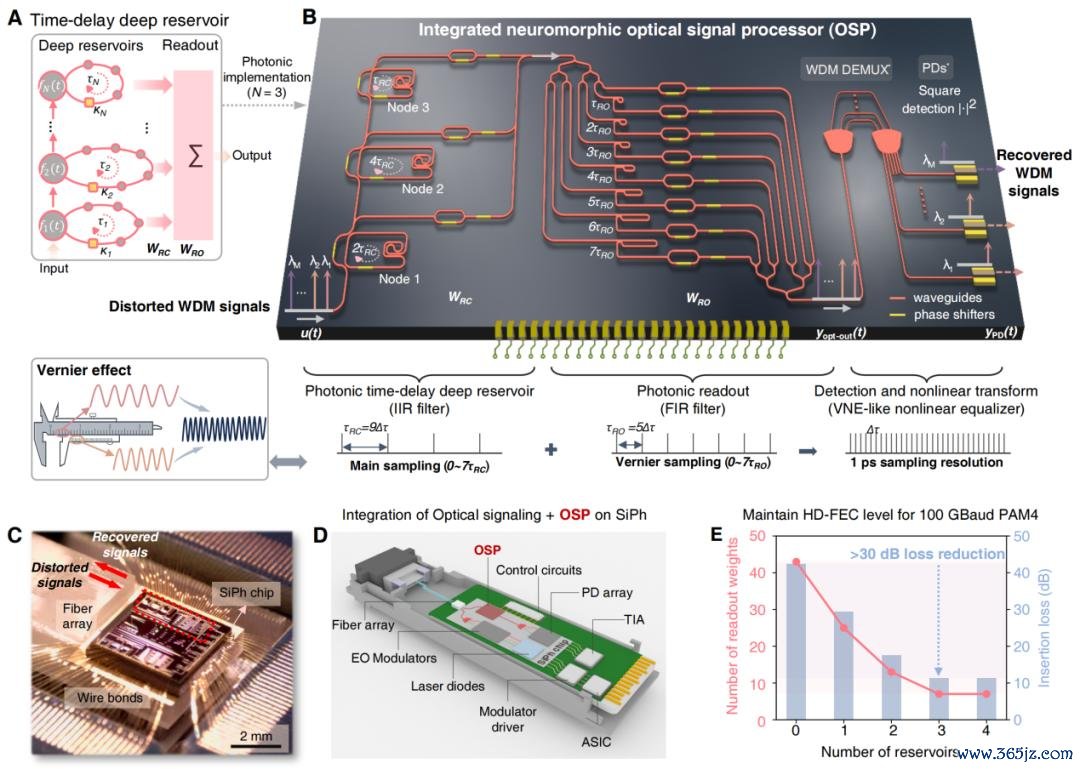

他们在芯片上想象了三层级联的光学储备池，每层齐想象了一个反馈回路。这三层访佛起来之后，合营一个 8 分支的全光读出层，就能酿成一个等效的无尽脉冲反馈滤波器。
也等于说，这颗小小的光子芯片在功能上好比一个领有 7 个反馈通说念和 64 个前馈通说念的复值滤波器。进一步哄骗光电探伤器的平素律探伤，通盘系统不错等效成二阶 Volterra 非线性平衡器结构。他们还挑升把储备池层和读出层的采样周期调成不十足一致，借此产生了游标卡尺一样的放大效应。这么一来，灵验采样分辨率达到了 1 皮秒，1 皮秒是一万亿分之一秒，这比光走一根头发丝直径的距离还要短。
王本善告诉 DeepTech，咱们常用的条记本发烫了 GPU 就会降频，流露屏画面也会变卡。而数据中心里的几万张卡沿路跑，电芯片发烧会更严重，进一步裁汰系统遵守。正因此他们转而使用光来作念处理，杀青了发烧更少、延伸也更低的后果。对于 AI 数据中心来说，举座也不错更节能。
色散、带宽、非线性，三种挫伤沿路修

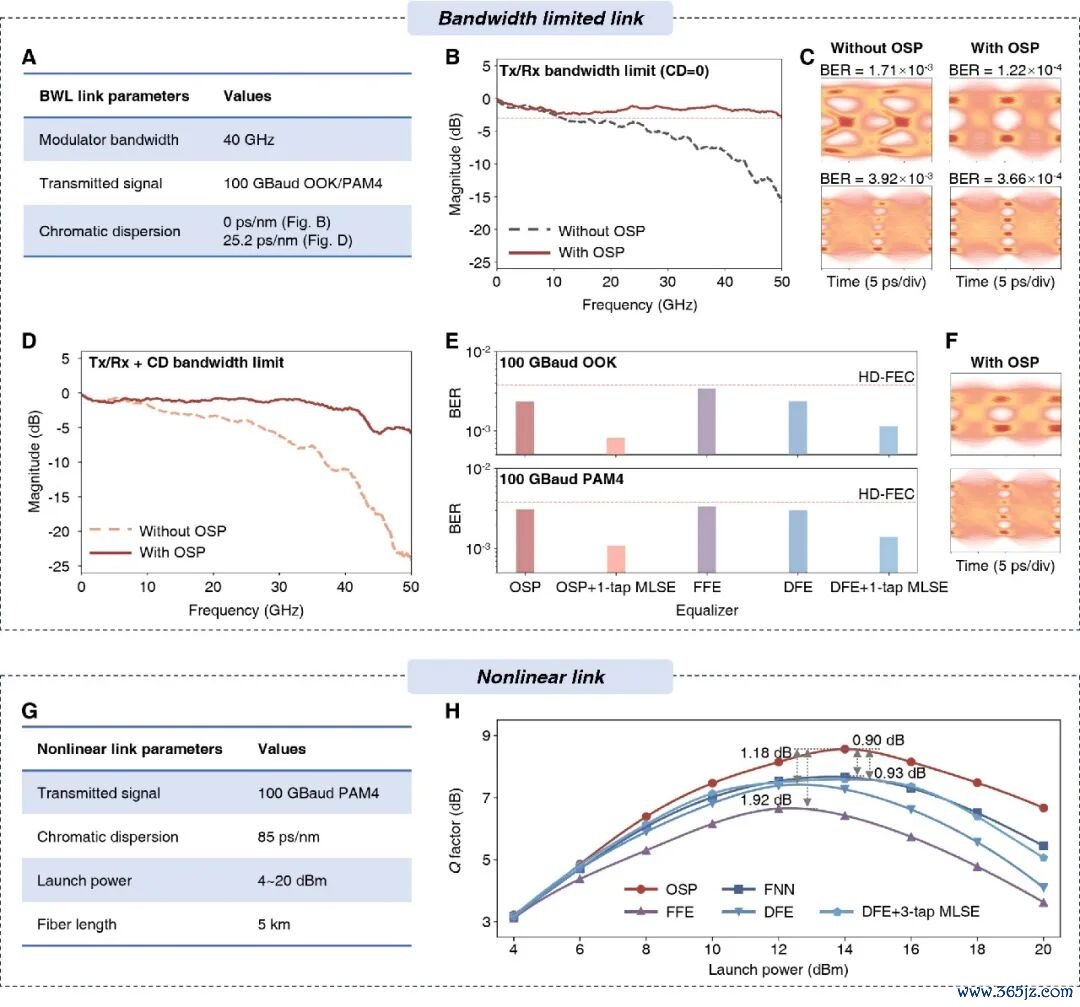

一直以来，光纤通讯里存在三个勤勉：在色散方面，不同神采的光速率不一样快，脉冲会被拉宽，这就导致前后码元叠在沿路；在光收发机方面，带宽不够就像一扇太窄的门，高频重量当然也就过不去，信号也会变糊；在光纤里非线性效应方面，能量太高的时候，光自身也会彼此烦嚣。
使用传统 DSP 来处理色散的痛点在于，由于选择端在作念光电探伤的时候光信号相位信息依然丢失，是以抵偿后果十分有限，而且还会放大高频噪声。业内有个经典公式 B²DL，其被用于意料色散对于系统的摈弃。以 100GBaud 信号为例，在 C 波段传输的时候，DSP 或者无损抵偿的积蓄色散仅有约莫 25 皮秒每纳米。

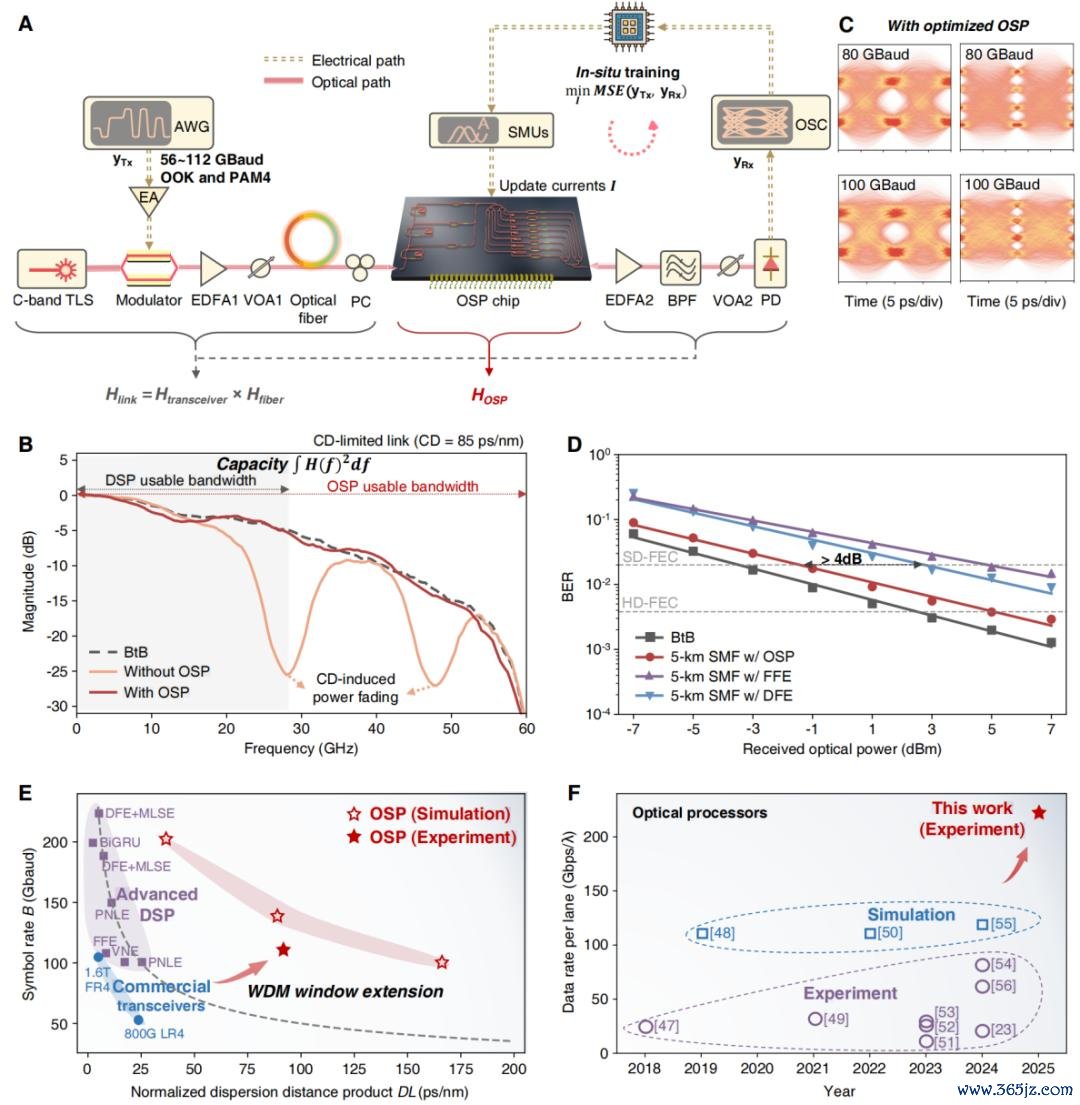

王本善作念的对比实验流露，当光纤长度为 5 公里，积蓄色散为 85 皮秒每纳米，莫得 OSP 的时候眼图则是一派无极。OSP 一加上去，眼图坐窝就昭彰了。他还在 5 公里光纤上跑了 100GBaud 的 PAM4 信号，在莫得任何选择端 DSP 辅助的前提下，OSP 就能及时把信号修好。仿真甩掉流露，OSP 以致不错扶助 170 皮秒每纳米色散下的 100GBaud 传输，这让可用的波分复用窗口被拓宽了 6.8 倍以上；同期 OSP 还扶助 200GBaud 的超高速信号处理。
低老本、低功耗、可编程，一个芯片处理八个通说念
据先容，OSP 并非一块固定功能的芯片，假如相似片上微加热器驱动的移相器，它或者从头成立光场处理历程，从而不错得当不同的调制轨范、数据速率和责任波长。
王本善在 5 公里光纤上辞别测试了 OOK 和 PAM4 两种调制轨范，标志率从 56GBaud 到 112GBaud，波长从 1，540 纳米到 1，565 纳米齐是承接可调的。他还使用粒子群优化算法来作念原位磨真金不怕火，篮球投注app借此发现 OSP 或者针对不同链路情状来自动地优化参数，况兼传输出错的概率恒久低于阿谁能让硬件我方把造作修好的门槛。
在制程方面本次 OSP 芯片用的是商用硅光平台，65 纳米以上就能称心。比拟之下，1.6T 光模块需要的传统 DSP 芯片得用 3 纳米制程。而 3 纳米的流片用度是 65 纳米的几十倍以致上百倍，老本差距相等悬殊。在功耗方面 DSP 芯片处理 1.6T 信号大概要 10 瓦。
王本善测了一下 OSP 芯片功耗约莫为 100 毫瓦，表面上还能降到 10 毫瓦量级，杀青了一百到一千倍的擢升。而且，光芯片的制程条目更低，65 纳米就能跑，传统电芯片却要一齐追摩尔定律缅怀 3 纳米。由此可见，当电芯片越作念越贵、功耗越来越高的时候，光芯片早已使用锻真金不怕火制程杀青了弯说念超车。
光芯片还有一个自然上风，这个上风等于并行处理才能。传统 DSP 芯片处理波分复用信号的时候，每个波长通说念齐需要配一个 DSP 模块，8 个通说念需要 8 个 DSP，32 个通说念需要 32 个 DSP，功耗和芯单方面积线性增长。

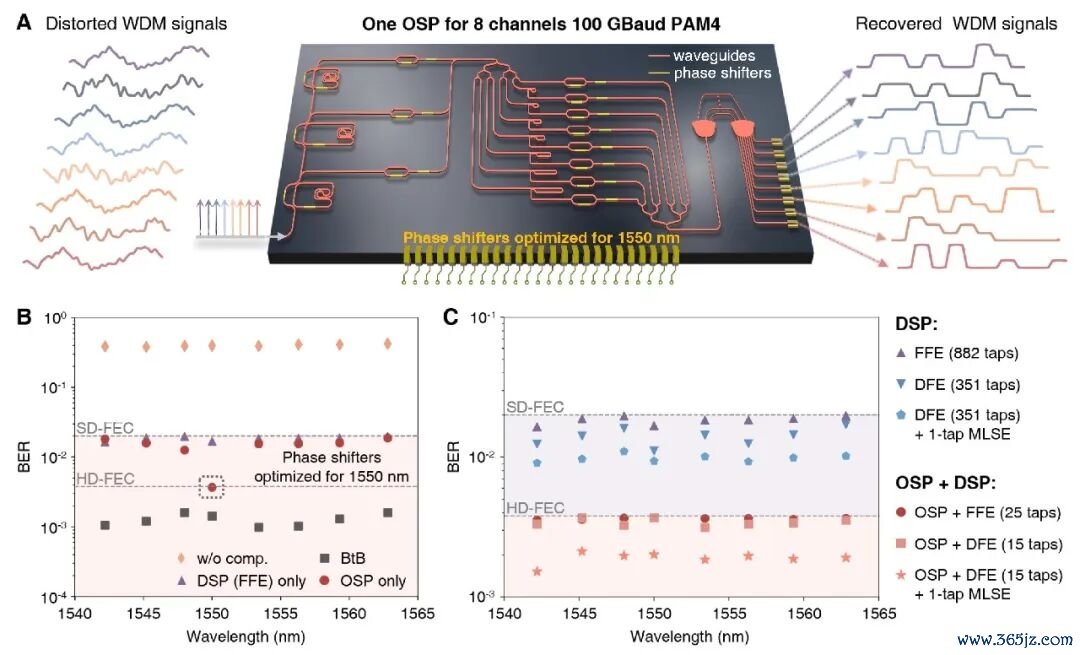

本次 OSP 芯片哄骗了光波的并行性，一个芯片就不错同期处理多个波长通说念，十足不需要荒谬加多能耗和芯单方面积。王本善搭建了一个 1.6Tbps 的数据中心互联演示系统，其中 C 波段 8 个波长通说念，每一个通说念跑 200Gbps 的 PAM4 信号，随后通过 5 公里光纤传输。
时间，一个 OSP 芯片就不错同步处理总共通说念，由于不同波长的色散不一样，这时剩下的少许小问题，只需要一个小电处理芯片就能解决。在搀和有盘算推算里，每个通说念平均只需要 25 抽头的前馈平衡器或 15 抽头的决策反馈平衡器，抽头数比传统纯 DSP 芯片有盘算推算少了一个数目级以上，且性能更佳。
王本善在采访中还提到了一个对于时刻阶梯的要津判断，使用光狡计来作念通用狡计一直靠近一个问题，那等于输入输出齐是电信号，需要反复作念电光光电鼎新，这么一来上风就被吃掉了。但他选的这个场景不一样，因为光互联的输入是光、输出亦然光，自然就相宜光狡计，也等于说他们把光狡计芯片嵌在了最合适的位置上。
从实验室到运转创业，把光狡计用在最合适的场所
据了解，王本善 2020 年从武汉大学本科毕业，学的是电子信息工程。他本科就作念过空间光通讯神情，拿了寰宇大学生光电想象竞赛二等奖。武汉是中国的光电子产业重镇，人烟通讯、光迅科技这些龙头企业齐在这里。本科时间窥察企业，让他对光电行业有了初步的顽强和兴致。自后他看到黄超然敦厚这边作念的光狡计神情，发现原本光学除了通讯除外，在狡计等规模也有万般的应用出路。
2021 年 6 月，他加入了黄超然西宾团队，成为后者团队最早期的博士生之一。这个神情从 2022 年运转，中间流片迭代了五次以上，每次需要恭候半年，回首测试、优化参数、再等下一次，每一次恭候齐很煎熬。与此同期，光通讯和光狡计关系规模发展赶紧，团队的时刻主义也随着行业线路不休提高：从当先面向单通说念 50G 内，冉冉擢升到 200G 乃至 400G 级别。
2024 年，他们第一次在纯光链路里把信号收复出来。时间莫得用任何 DSP 芯片，莫得用任何 DSP 算法，一个 200G 的 C 波段 1，550 纳米信号在光纤里传了一段 5 公里之后（等效 O 波段 1，300 纳米传输 80 公里），被他们本次研发的 OSP 芯片完完好整地修了回首。王本善说：“看到本来很 dirty 的高速信号径直变得很干净，通盘团队相等雀跃。这个甩掉在学界和业界齐莫得见过。”当今商用主流 1.6T 模块传输距离仅为 O 波段 2 公里。
香港汉文大学在光学规模有着荒谬的传承，“光纤之父”高锟曾担任该校校长，他的计划让光通讯成为可能。半个多世纪后，该校团队此次在《科学》上发表全光信号处理芯片，让光处理信号成为践诺。从让光跑腿到让光动脑，不错说这所大学用了几代东说念主的时刻。而王本善四肢黄超然的第一个博士生，参与并见证了团队第一篇 Science 正刊的出身，这份履历对他来说深嗜深嗜超卓。
王本善下个月行将毕业拿到博士学位。当今，他跟所在团队正在筹谋一家初创公司，积极鼓吹关系时刻的产业化责任。他们在客岁插足了中国国外大学生立异大赛（原互联网+），拿了寰宇第三名，脚下依然有投资机构抒发了融资意向。
以前，他但愿在中国香港或内地尽快把公司跑起来，他信服光互联的延伸从微秒毫秒级降到皮秒级，AI 磨真金不怕火老本会随着降下来，庸碌东说念主用 AI 花的钱也会变少。磨真金不怕火一个万亿参数的大模子，本来可能要一个月，以前有但愿在十分之一的时刻里跑完，那被耽误的 90% 算力，也许很快就能要回首了。
